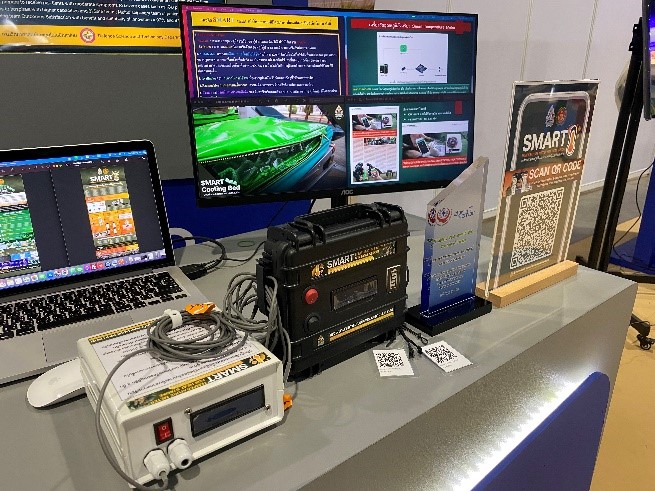

เครื่องวัดอุณหภูมิอัจฉริยะสำหรับผู้ป่วยโรคลมร้อน SMART

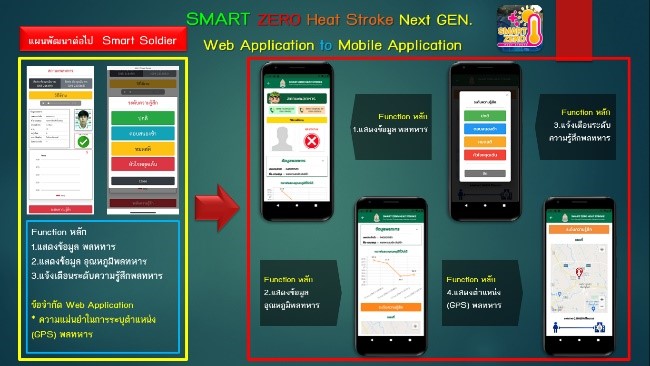

เป็นเครื่องวัดอุณหภูมิอัจฉริยะสำหรับผู้ป่วยโรคลมร้อน เป็นกล่องวัดอุณหภูมิ และ Web Application ใช้กับพลทหารใหม่ทีเป็นโรคลมร้อน Heat stroke

คุณสมบัติ

หลักการทำงานของเครื่องวัดอุณหภูมิ คือ เริ่มต้นจากการที่เซนเซอร์สัมผัสกับอุณหภูมิ แล้วเปลี่ยนค่าอุณหภูมิให้เป็นแรงดันไฟฟ้า จากนั้นตัวเซนเซอร์จะแปลงแรงดันไฟฟ้าซึ่งเป็นสัญญาณ Analog ให้เป็น Digital แล้วส่งค่าเข้าขา Digital Input ของ Arduino จากวงจร Analog to Digital Conversion (ADC) ซึ่งอยู่ในตัว temperature sensor ชนิด Digital ในกรณีที่ใช้เซนเซอร์ชนิด Analog ให้ส่งสัญญาณ Analog เข้าทางขา Analog Input ของบอร์ด Arduino เมื่อ Arduino ได้รับค่าแรงดันไฟฟ้าแบบ Digital จากเซนเซอร์แล้วตัว

คุณลักษณะ

ข้อมูลเชิงเทคนิคเกี่ยวกับไอซี DS18B20

- ใช้แรงดันไฟเลี้ยง Vdd (หรือ Vcc) ได้ในช่วง 3.0V ถึง 5.5V

- มี 3 ขา (สำหรับตัวถัง TO-92) คือ Gnd (Pin 1), DQ (Pin 2), Vdd (Pin 3)

- ใช้งานได้สองแบบ: normal mode (ใช้ทั้ง 3 ขา) และ parasite power mode

          (ใช้เพียง 2 ขา คือ DQ  และ GND ในขณะที่ขา Vdd จะต่อกับขา Gnd)

- สามารถนำไอซีมาพ่วงต่อกันในบัสเดียว (เส้นสัญญาณ DQ) ได้หลายอุปกรณ์

- ในการใช้งาน จะต้องต่อ pull-up 4.7kΩ (หรือน้อยกว่าได้เล็กน้อย) ที่ขา DQ กับแรงดันไฟเลี้ยง

- วัดอุณหภูมิได้ในช่วง -55 °C ถึง +125 °C

- มีความแม่นยำ ±0.5 °C สำหรับอุณหภูมิในช่วง -10°C ถึง +85°C

- มีความละเอียดของค่าที่อ่านได้ 12 บิต (Resolution)

- ใช้เวลาในการแปลงข้อมูลสำหรับ ADC ไม่เกิน 750 msec (มิลลิวินาที) สำหรับข้อมูล 12 บิต

- ไอซีแต่ละตัวมีหมายเลขเฉพาะตัว ขนาด 64 บิต (64-bit serial code)

- สำหรับตระกูล DS18B20 มีค่าไบต์สำหรับ 8-bit family code ตรงกับ 28h (0x28)  เป็นไบต์แรก

  ของหมายเลขอุปกรณ์

          ในการเขียนโปรแกรมสำหรับ Arduino เพื่อเชื่อมต่อกับไอซีDS18B20สามารถใช้ไลบรารี่ OneWire.h ของ Arduino ซึ่งทำให้สะดวกในการเขียนโปรแกรม เช่น เพื่อการค้นหาหลายเลข (64-bit code) ของอุปกรณ์ที่ต่ออยู่กับบัส 1-Wire การสั่งให้ไอซีตามหมายเลขอุปกรณ์อ่านและแปลงค่าอุณหภูมิ จากนั้นเว้นระยะเวลาอย่างน้อย 750msec แล้วจึงอ่านค่าจากหน่วยความจำ Scratchpad ของไอซี

ข้อมูลอื่น ๆ

มีการถ่ายทอดบทเรียนในรูปแบบ

1. การร่วมเวทีนำเสนอผลงาน KM ของกองทัพภาคที่3 มีหน่วยทหารรับฟัง 25 หน่วย และรพ.ทหารรับฟัง 9 รพ. ทาง Zoom
2. มีการนำเสนอผลงาน ด้านนวัตกรรม ของสรพ.และสวทช. ในโครงการพัฒนาเทคโนโลยีนวัตกรรมเพื่อความปลอดภัยของผู้ป่วย 2P Safety Tech) (16-17พ.ย.64) ได้รับรางวัลชนะเลิศ ด้านนวัตกรรมดีเด่นด้าน CHANGE
3. มีการนำเสนอผลงาน โครงการนวัตกรรม และสิ่งประดิษฐ์ ทหารตำรวจ และประชาชน ปี 2564 นำเสนอผลงาน นิทรรศการ รพ.สมเด็จพระปิ่นเกล้า 24 ก.พ.64 ได้รับรางวัลชนะเลิศ นวัตกรรมสิ่งประดิษฐ์ ด้านเครื่องอุปกรณ์
4. มีการนำเสนอเพื่อนำและส่งให้ทดลองจริงให้กับรพ.ในสังกัดกองทัพภาคที่ 2,3 และ 4 ดังนี้ 1) รพ.ค่ายวีรวัฒน์โยธิน จ.สุรินทร์ ทภ.2 2)รพ.ค่ายวชิราวุธ  จ.นครศรีธรรมราช ทภ.4 ทางZoom และรพ.ค่ายวชิรปราการ จ.ตาก ทภ.3 โดยลงที่พื้นที่หน้างานเพื่อสอนวิธีการใช้
5. เข้าร่วมนำเสนอผลงาน HA National Forum ครั้งที่ 22 9มี.ค.65 Impact เมืองทองธานี ในรูปแบบ 1)เวที mini stage onsite 2)วิดิโอ 3)โปสเตอร์ Presentation
6. ลงข่าวทหารบกปีที่ 31 ฉบับที่ 2 วันที่ 18 ต.ค.2564
7. มีการนำเสนองานแสดงยุทโธปกรณ์ระดับเอเชีย กระทรวงกลาโหม ณ IMPACT เมืองทองธานี วันที่ 29 ส.ค. - 1 ก.ย. 65
8. ได้รับรางวัล กพร. ประเภทนวัตกรรมบริการ ระดับ ดี ปี 2565
